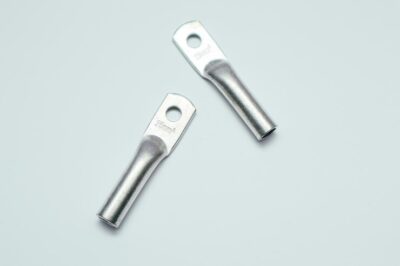

کابلشو بی متال DTL1

کابلشو بی متال DTL1 ؛ بررسی ساختار، کاربرد و مزایای فنی در اتصالات صنعتی

کابلشو بی متال DTL1 یکی از مهم‌ترین اتصالات مورد استفاده در شبکه‌های توزیع برق و صنایع قدرت است که برای اتصال هادی آلومینیومی به تجهیزات مسی طراحی شده است. این نوع کابلشو با ساختار دو فلزی خود، از بروز خوردگی الکتروشیمیایی جلوگیری کرده و باعث افزایش ایمنی و طول عمر اتصال می‌شود. در پروژه‌های صنعتی، انتخاب صحیح کابلشو بی متال DTL1 نقش مستقیمی در کاهش تلفات انرژی، جلوگیری از داغ شدن نقطه اتصال و افزایش پایداری شبکه دارد.

بدنه این تجهیز معمولاً از آلومینیوم با خلوص بالا ساخته شده و بخش تماس آن از مس قلع‌اندود تولید می‌شود تا هدایت الکتریکی بهینه فراهم گردد. استفاده اصولی از کابلشو بی متال DTL1 در تابلوهای برق، پست‌های توزیع و خطوط فشار ضعیف و متوسط کاملاً متداول است.

تفاوت کابلشو بی متال DTL1 و DTL2

ساختار فنی و ویژگی‌های مهندسی کابلشو بی متال

در طراحی کابلشو بی متال DTL1 اتصال بین بخش مسی و آلومینیومی از طریق جوش اصطکاکی یا پرس انفجاری انجام می‌شود که مقاومت مکانیکی بالایی ایجاد می‌کند. این ساختار باعث می‌شود اتصال در برابر لرزش، تغییرات دمایی و بار الکتریکی بالا پایدار بماند.

ویژگی‌های اصلی این محصول شامل موارد زیر است:

• هدایت الکتریکی بالا در محل اتصال

• مقاومت در برابر اکسیداسیون

• کاهش پدیده گالوانیک

• نصب آسان با ابزار پرس استاندارد

• طول عمر بالا در محیط‌های صنعتی

در پروژه‌هایی که اتصال کابل آلومینیومی به شینه مسی انجام می‌شود، استفاده از کابلشو بی متال DTL1 یک الزام فنی محسوب می‌شود تا از افزایش مقاومت تماسی جلوگیری شود.

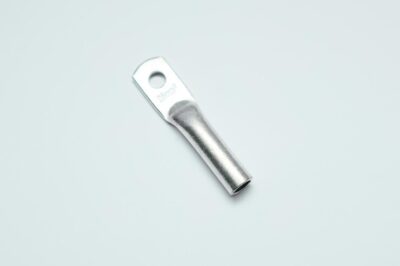

کابلشو بی متال DTL2

بررسی بی متال DTL2 و کاربردهای آن

بی متال DTL2 از نظر عملکرد کلی مشابه مدل DTL1 است اما در طراحی ظاهری و نوع سوراخ‌کاری تفاوت‌هایی دارد. در برخی پروژه‌ها که نیاز به انعطاف‌پذیری بیشتر در نصب یا انطباق با استانداردهای خاص وجود دارد، بی متال DTL2 گزینه مناسب‌تری محسوب می‌شود.

در مدل DTL2 معمولاً طول قسمت لوله‌ای بیشتر بوده یا زاویه پرس متفاوت است که این موضوع در برخی تابلوهای صنعتی مزیت ایجاد می‌کند. از نظر انتقال جریان و جلوگیری از خوردگی، کابلشو بی متال DTL2 همان کارایی فنی مدل DTL1 را ارائه می‌دهد اما انتخاب بین این دو مدل وابسته به شرایط نصب و طراحی تابلو برق است.

جدول مقایسه فنی دو مدل

کیفیت کابلشو بی متال DTL1

تحلیل دقیق تفاوت کابلشو بی متال DTL‌1 و DTL2

مهم‌ترین تفاوت کابلشو بی متال ‌DTL1 و DTL2 در ساختار مکانیکی و طراحی ظاهری آن‌هاست، نه در ماهیت عملکرد الکتریکی. در حالی که هر دو مدل برای اتصال کابل آلومینیوم به شینه مسی استفاده می‌شوند، در برخی شرایط اجرایی انتخاب صحیح مدل اهمیت پیدا می‌کند.

از نظر ابعاد، زاویه نصب و نوع سوراخ پیچ، تفاوت‌هایی دیده می‌شود که باعث می‌شود تفاوت ‌کابلشو بی متال DTL1 و DTL2 در پروژه‌های خاص اهمیت بیشتری داشته باشد. در صورتی که فضای نصب محدود باشد یا نیاز به پرس عمیق‌تر وجود داشته باشد، بررسی دقیق تفاوت کا‌بلشو بی متال DTL1 و DTL2 می‌تواند از بروز خطاهای اجرایی جلوگیری کند.

در بازار تجهیزات برق صنعتی، شناخت کامل تفاوت کابلشو بی متال DTL1 و DTL2 باعث می‌شود مهندسان و پیمانکاران انتخاب بهینه‌تری داشته باشند و از تحمیل هزینه‌های اضافی جلوگیری شود.

نکات مهم در انتخاب کابلشو بی متال مناسب

برای انتخاب صحیح، موارد زیر باید بررسی شوند:

1. سطح مقطع کابل آلومینیومی

2. نوع شینه یا ترمینال مسی

3. شرایط محیطی (رطوبت، دما، خورندگی)

4. استانداردهای پروژه

5. ابزار پرس در دسترس

در وب‌سایت rku مشخصات فنی هر مدل به‌صورت دقیق ارائه می‌شود تا انتخاب بین بی متال DTL1 و بی متال DTL2 با اطمینان انجام شود.

سوالات متداول

1️⃣ آیا بی متال DTL1 برای فضای بیرونی مناسب است؟

بله، در صورت قلع‌اندود بودن بخش مسی و نصب صحیح، بی متال DTL1 مقاومت بالایی در برابر رطوبت و خوردگی دارد.

2️⃣ مهم‌ترین تفاوت کابلشو بی متا‌ل DTL1 و DTL2 چیست؟

اصلی‌ترین تفاوت کابلشو بی متال‌ DTL1 و DTL2 در طراحی ظاهری و طول بخش لوله‌ای است، نه در عملکرد انتقال جریان.

3️⃣ در چه شرایطی بی متال DTL2 انتخاب بهتری است؟

زمانی که نیاز به طول پرس بیشتر یا شرایط نصب خاص وجود داشته باشد، بی متال DTL2 گزینه مناسب‌تری خواهد بود.
